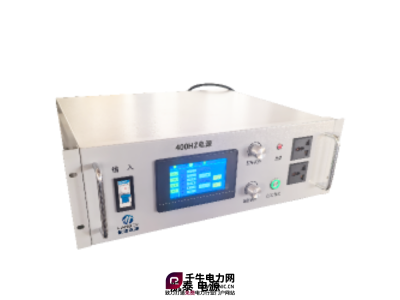

400HZ中频静变电源是一种高频率、高效稳定、安全可靠的电源设备，广泛应用于飞机、航空通讯设备和航天器等高性能设备的电力供应。随着航空领域的快速发展，对400HZ航空中频静变电源、飞机中频静变电源的需求将会不断增加，电源行业也将会继续朝着更高效、更稳定和更可靠的方向发展。
400HZ中频静变电源的应用技术：
1.交流并联冗余技术，自主研发交流并联冗余技术，使两台或多台逆变电源并联输出，提高系统的可靠性，一台出现故障时不会影响负载的正常供电，先进的均流技术使每台逆变电源平均负担负载电池，扩宽了电池容量，降低运行成本，延长电池使用寿命。
2.三相独立调节逆变技术，三相独立调节逆变技术使利用三个单相桥分别进行变换，然后再把输出按120度相位差组合起来，三个单相的逆变器是独立工作的，因而三相输出互不影响，可带不平衡负载。
3.倍频逆变技术，采用倍频逆变技术，使得大功率IGBT工作在较低的开关频率下，可大大降低发热量，提高可靠性；同时与具有同样的开关损耗的同频逆变电路相比，其滤波器的参数减少了4倍，因而其滤波器的体积大大减小，动态响应速度更快，输出稳定度，输出精度更高。
400HZ静变电源单相技术参数
机器型号 | 11005 | 11010 | 11030 | 11050 | 31100 | 31150 | 31200 | 31300 | 31450 | 31600 | 31100 | ||||||
容量 | 500VA | 1K VA | 3K VA | 5K VA | 10K VA | 15K VA | 20K VA | 30K VA | 45K VA | 60K VA | 100K VA | ||||||
电路方式 | IGBT/SPWM 脉宽调制方式 | ||||||||||||||||
输出频率 | 400Hz/300-500Hz | ||||||||||||||||
负载稳压率 | ≤±1% | ||||||||||||||||
频率稳定率 | ≤±0.01% | ||||||||||||||||
输入电压 | 220V±20% | 380V±20% | |||||||||||||||
输入相位 | 单相 | 三相 | |||||||||||||||
波形失真度 | THD≤2% | ||||||||||||||||
输出电压 | 115V±20% | ||||||||||||||||
反应时间 | <2ms | ||||||||||||||||
电表显示 | 频率、电压、电流、功率或功率因数四 | ||||||||||||||||
保护功能 | 过压、过流 过温、过载、短路保护及自动报警 | ||||||||||||||||
绝缘电抗 | 500VdC/20MΩ | ||||||||||||||||
耐压绝缘 | 1800VaC/5mA/1分钟 | ||||||||||||||||
冷却方式 | 强制风扇制冷 | ||||||||||||||||
工作温度 | -28℃-60℃ | ||||||||||||||||
相对湿度 | 0-90%(非凝结状态) | ||||||||||||||||
海拔高度 | 1500公尺 | ||||||||||||||||
尺寸(宽×深×高)mm | 440×405×135 | 440×460×222 | 410×560×700 | 460×680× 800 | 510×850×1140 | 560×120×140 | 650×1400× 1500 | ||||||||||
400HZ静变电源三相技术参数
机器型号 | 33030 | 33060 | 33100 | 33150 | 33200 | 33300 | 33450 | 33600 | 331000 | 331500 | 333000 | ||||
容量 | 3K VA | 6K VA | 10K VA | 15K VA | 20K VA | 30K VA | 45K VA | 60K VA | 100K VA | 150K VA | 300K VA | ||||
电路方式 | IGBT/SPWM 脉宽调制方式 | ||||||||||||||
输出频率 | 400Hz/300-500Hz | ||||||||||||||
负载稳压率 | ≤±1% | ||||||||||||||
频率稳定率 | ≤±0.01% | ||||||||||||||
输入电压 | 220V±20% | 380V±20% | |||||||||||||
输入相位 | 单相 | 三相四线 | |||||||||||||
三相不平衡 | 相位120°±2°;相应<3%额定值 | ||||||||||||||
波形失真度 | THD≤2% | ||||||||||||||
输出电压 | 三相四线:115V(200V)±20%或21(36V)±20% | ||||||||||||||
反应时间 | ≤2ms | ||||||||||||||
电表显示 | 频率、电压、电流、功率或功率因数四 | ||||||||||||||
保护功能 | 过压、过流 过湿、过载、短路保护及自动报警 | ||||||||||||||
绝缘电抗 | 500VdC/20MΩ | ||||||||||||||
耐压绝缘 | 1800VaC/5mA/1分钟 | ||||||||||||||
冷却方式 | 强制风扇制冷 | ||||||||||||||
工作温度 | -28℃-60℃ | ||||||||||||||
相对湿度 | 0-90%(非凝结状态) | ||||||||||||||
海拔高度 | 1500公尺 | ||||||||||||||
尺寸(宽×深×高)mm | 482×530×222 | 460×680×830 | 510×850×1140 | 530×1060×1250 | 560×1200×1400 | 650× 1400×1500 | 1460× 860×1820 | 1910×1160×2020 | |||||||
