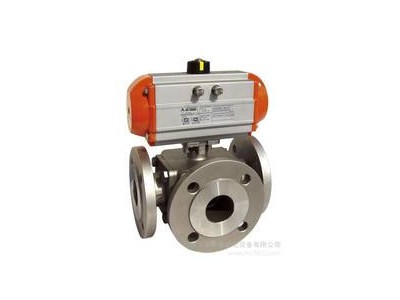

气动三通法兰球阀
◇简述
法兰三通气动球阀，采用了防火、防静电、阀杆防爆出装置技术，可适用多种恶劣场合选型。球阀一体式连接，无须另配支架，减少了因安装连接引起的质量问题，同时也为厂区密密麻麻的设备节约了空间。
※ 防火、防静电设计
※ 阀杆防爆出装置
※ 钢球上设计有压力平衡孔
※ 双层阀杆填料与两片碟型弹片装置
※ 阀体上设计清洁阀腔的装置
◇型号编制表
阀门类型 | 通径 | 压力等级 | 密封材质 | 阀体材质 | 阀芯材质 | 结构形式 | 执行机构型号 | 连接方式 |
GKV-243 | 1 DN | 1 PN | P(PTFE) | A碳钢 | A 304 | 1 二通 | 1 电动 | B(对焊式） |
GKV-243 | 2 ANSI | 2 CLASS | E(合金） | B 304 | B 316 | 2 三通 | 2 气动 | C(插焊式） |
3 K | C 316 | C 其它 | 3 电动调节 | D(法兰式） | ||||
D 其它 | 4 气动调节 |
◇参数
空气驱动 | 压缩空气 4-6bar(可带手轮) |
公称通经 | 15～200mm |
公称压力 | 1.6～6.4Mpa |
适用温度 | -20～+200℃ |
连接方式 | 法兰 |
阀结构 | 三通 L、三通T |
阀体材质 | 316L、316、304、碳钢 |
阀芯材质 | 316L、316 |
密封材质 | PTFE、合金 |
适用介质 | 气体、水及油类等 |
可选附件 | 限位开关、三联件、电磁阀、减压阀 |
◇标准
测试检验 | DIN3230/3 EN 12266 |
法兰接端 | DIN2501/1，EN1092 |
