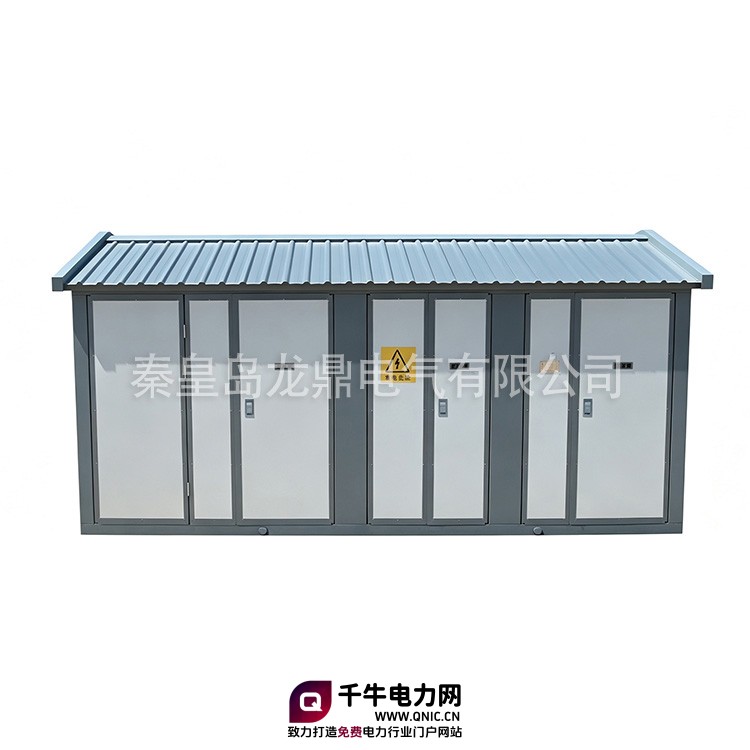

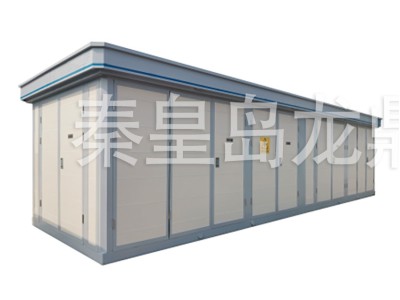

龙鼎电气YBW-12/0.4KV户外智能箱式变电站

龙鼎电气YBW-12/0.4KV户外智能箱式变电站

产品概述

户外预装式变电站 YBW（简称：箱式变电站、组合式变电站）是一种将高压开关设备、变压器、低压配电装置及相应附属设备，按一定接线方案组合安装在一个全封闭、可移动的结构箱体内，实现变电、变压、配电一体化功能的紧凑型成套配电装置。产品符合《高压 / 低压预装式变电站》GB/T 17467-2020、IEC62271-202:2014 等国家、国际标准要求。产品在制造厂内完成装配与调试，现场吊装接入即可投运使用。产品广泛适用于 10kV 环网供电、双电源供电或终端供电系统，作为变电、配电、计量、补偿控制和保护的成套装置；与常规土建变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的 25%，大大减少设计工作量与施工量，节约建设费用，并可深入负荷中心、缩短供电半径、提高末端电压质量。

技术参数

01 额定电压与频率

高压侧额定电压：3.6/7.2/12/40.5kV AC 低压侧额定电压：0.4/0.69/0.8/1.0kV AC 额定频率：50Hz

02 变压器参数

变压器类型：干式、油浸式 变压器容量：50～2500kVA

03 高压侧核心短路开断性能

额定短路开断电流：20kA/25kA/31.5kA 额定短时耐受电流（4s）：20kA/25kA/31.5kA

04 高压侧额定电流与低压侧额定电流

高压侧额定电流：630/1250/1600/2000A 低压侧额定电流：至 5000A

05 防护等级与隔离标准

防护等级：IP33D；断路器室门打开：IP2X 电气间隙：符合 IEC/GB 标准 爬电距离：满足污染等级 3 级

06 安装环境要求

适用于户外安装，环境温度 -25℃ ~ +40℃，湿度 ≤90%（+20℃），污秽等级 Ⅲ，海拔高度 ≤1000m，风速：31~35m/s
