避雷器在线监测器

JCQ3系列避雷器在线监测器

一、概述

1、功能

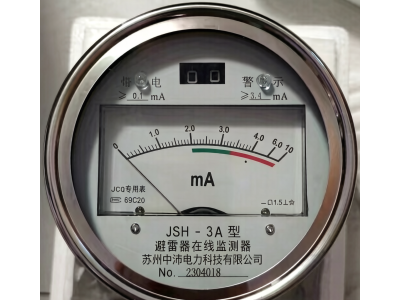

JCQ3系列避雷器在线监测器（原名避雷器漏电流及动作记录器）是交流高压电力系统中避雷器的在线监测仪器，该仪器集毫安表与计数器为一体，串联在避雷器接地回路中。监测器中的毫安表用于监测运行电压下通过避雷器的泄漏电流峰值，可以有效地检测出避雷器内部受潮或内部元件异常等情况；计数器则记录避雷器在过电压下的动作次数。

放电计数器性能满足国家标准JB/T2440-1991《避雷器用放电计数器》。监测器产品性能满足国家标准JB/T10492-2004。使用的环境条件与相连的避雷器相同。

2、特点

1)圆形合金壳体与铸铝底座密封压铸结合，结构紧凑、防水性好，工作稳定；

2)铝镁钢合金外壳，美观坚固、韧性强，耐腐蚀抗震性好，便于运输，使用寿命长；

3)采用两位电磁式数字记数器，满度后自动回零，循环计数，无需清零；

4)泄漏电流表为特制非线性彩色毫安表，刻度精准、小电流区分辩率高、科学合理；

5)毫安表不同色彩弧线刻度标出避雷器泄漏电流不同运行区域，方便直观辨别出避雷器的运行状态；

6)带电警示灯，设有故障报警，避雷器泄漏电流超过设定值后，能自动发出报警信号，信号方式为红绿交替闪烁，符合人的视觉感知特点，提高预警能力。

7)可外接测量插孔（选配），传输信号，上传后台电力管理系统，方便集中监视。

二、户外使用条件

周围空气温度：-40℃～+40℃

海拔不得高于: 4500m

太阳辐射强度：0.1W/cm²(风速0.5m/s)

外绝缘爬电比距：25mm/kv

覆冰厚度：10mm

风速：34m/s(离地面10m高10min平均风速)

日相对湿度平均值：≤95%

月相对湿度平均值：≤90%

耐受地震能力（水平加速度）：0.25g

三、主要电气参数

1、JCQ3A-Y1型监测器建议配合330～500千伏电网用避雷器。

2、JCQ3B-Y1型监测器建议配合110～220千伏电网用避雷器。

3、JCQ3C-Y1型监测器建议配合66千伏及以下电网用避雷器。

表3.1  JCQ型避雷器在线监测器技术参数表

表3.2  电流测量特性

四、外形及安装说明

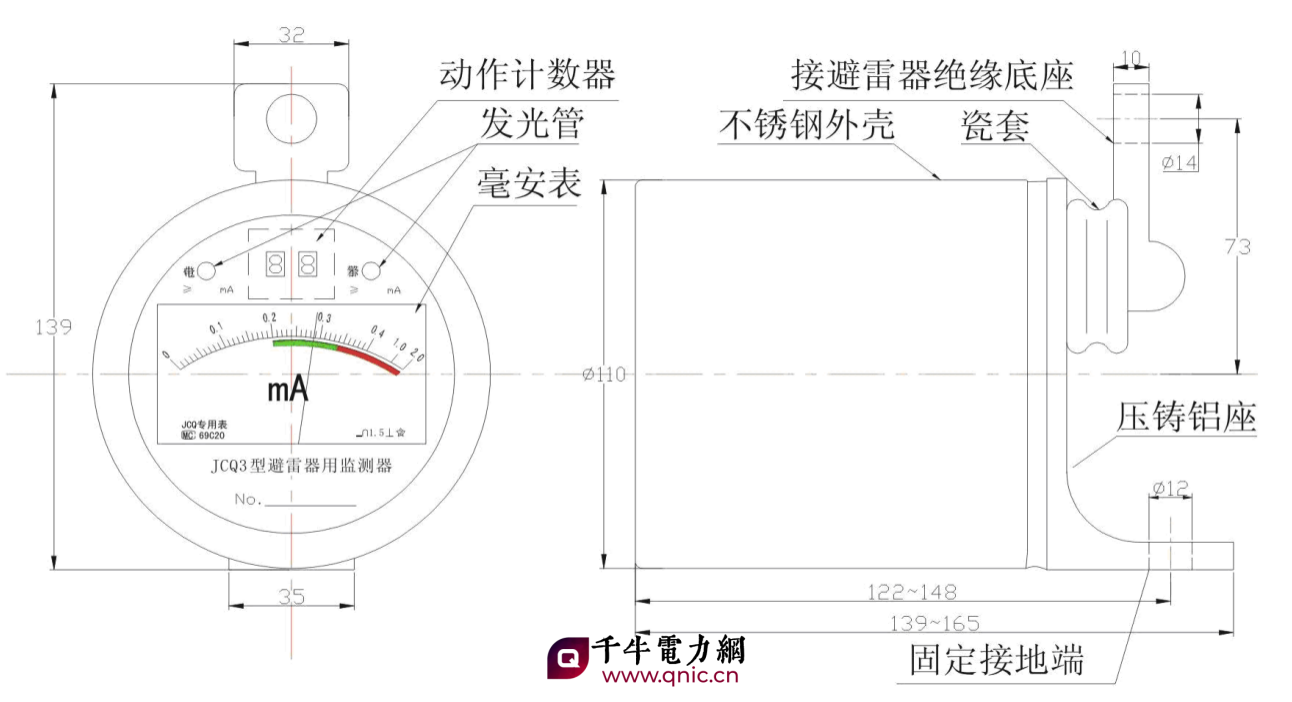

1、JCQ3型监测器外形图如图1所示。

2、JCQ3型避雷器在线监测器

1)采用字码式计数器，直径为110mm，尺寸较小，比较适合在开关柜、手车柜中安装。

适用电压等级不高于500kV的避雷器。

图1  JCQ3系列外形尺寸图（mA表表面尺寸75X40）

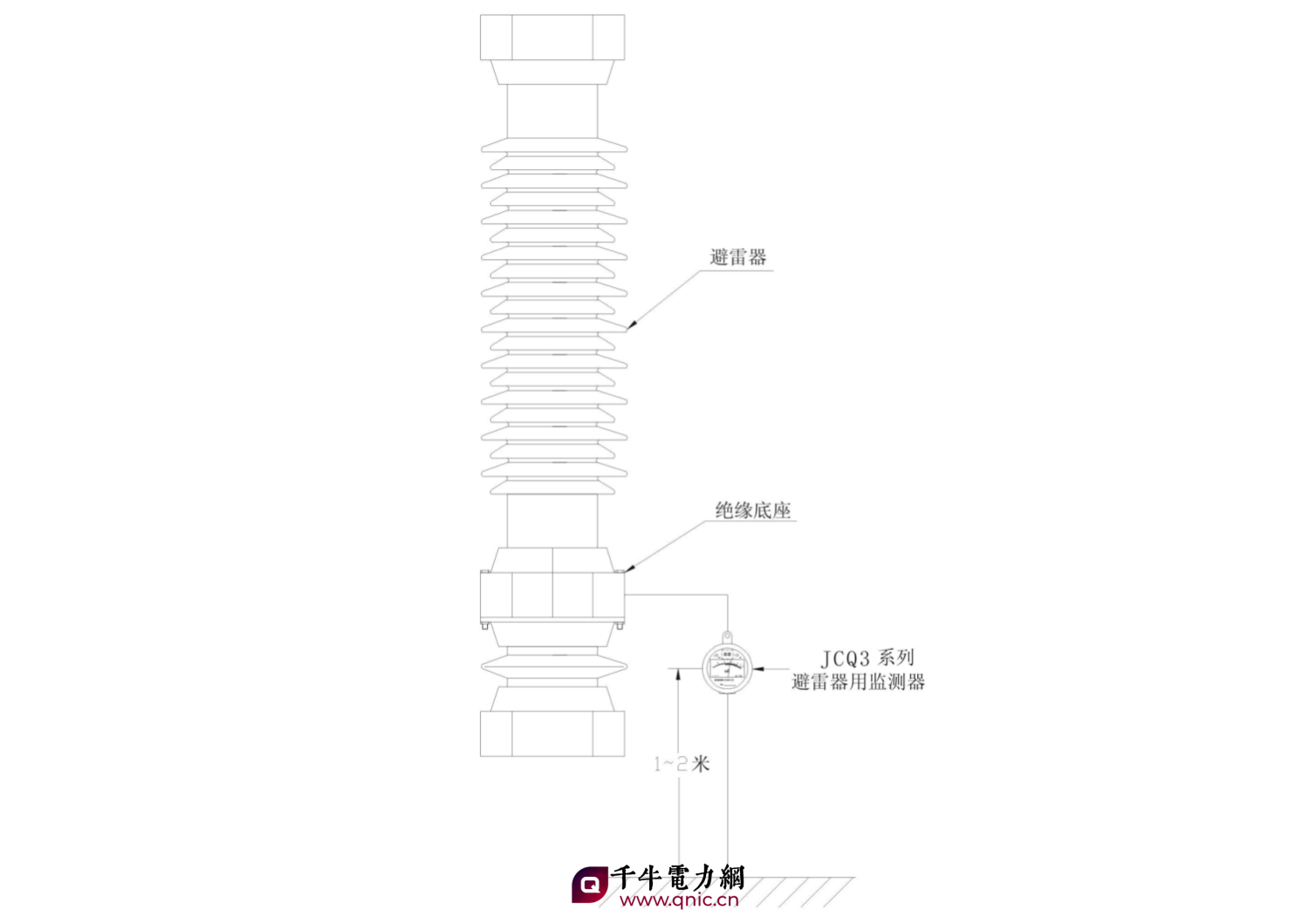

安装图见图2，推荐安装高度约1.6m，以方便值班人员看清楚监测器中的毫安表及动作计数指针。监测器上端接线端接避雷器绝缘底部，外壳的固定孔接地线。

图2  安装图

五、运行与维护

5.1监测器观察孔上的玻璃有灰尘影响观察时，可用布或纸擦去灰尘。玻璃内不能有小水珠，若发现有大量水珠，说明监测器密封性能已遭破坏，可与本公司联系更换。

5.2 监测器投入运行后，观察各相监测器中毫安表指示基本一致。要求巡视人员注意观察，及时记录，一旦发现毫安表指示变化异常以及个别相监测器红色发光管发亮，要及时向有关方面反映。

5.3 当运行电压有波动时，监测器中的毫安表指示都会有少许变化，这是正常的。

5.4 若在雨天及大雾天，监测器中毫安表指示普遍增大，红色发光管全部发亮，说明是瓷套外的泄漏电流增加所引起。［JCQ4型表有指示，若在绿色范围内，说明污秽不严重，若在黄色范围内，说明污秽严重，请及时清扫］。

5.5 运行的监测器中若有某个别监测器的毫安表指示有明显变化，请参考下列检验处理：

  1）由二节及以上元件组成的避雷器，其中一节元件内部发生缺陷，且逐渐发展时，监测器中毫安表指示逐渐增大，若比原始值增大30%，则必须警惕；若比原始值增大50%，则需及时退役，否则发生事故。

  2）若监测器监测单节元件避雷器，如110千伏电压等级避雷器，大都是单节元件组成，[一旦在雨天受潮，JCQ3型毫安表又无法区分是瓷套内部还是瓷套外部漏电流增大，单节元件避雷器内部受潮，或许不能持续到雨后就发生故障。建议改用JCQ4型监测器]。

  3）如果毫安表的指示值减少，甚至已回到零位，有可能是绝缘底座绝缘下假很多或被短路，也有可能是表头或监测器内部元件被损坏。这时用数字式万用表交流电压挡测量监测器两端电压，若电压低于3V或无电压，说明绝缘底座绝缘水平下降或短路。若电压为8—10V左右，则说明监测器中表头或元件已损坏。
