HD63A数显自动重合闸
产品简介
数显自动重合闸，可按键设置过欠压，零线电压，漏电，过载，漏电延时，高电压延时，零火线接反等参数。
产品介绍

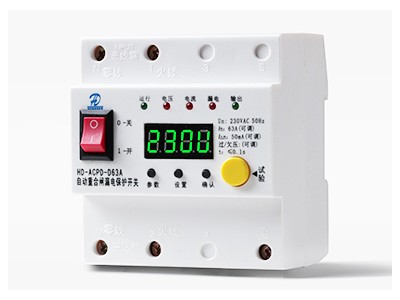

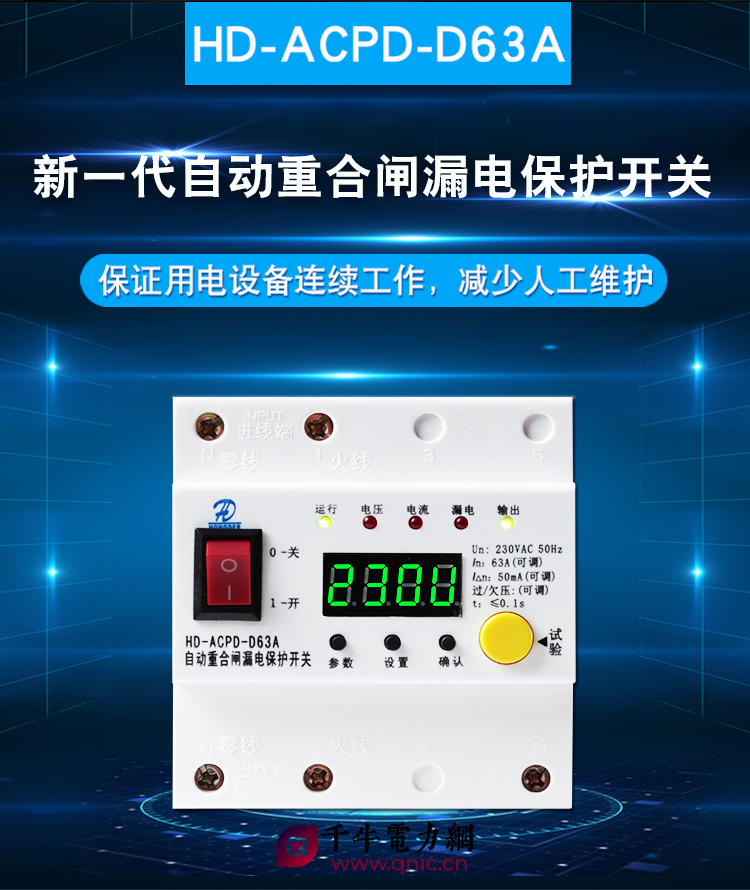

HD-ACPD-D63A 自动重合闸漏电保护开关 （数显可调）
一、概述：
HD系列自动重合闸漏电保护开关是采用机械自动化原理，结合现代电子技术研制成功的高科技安全用电产品，它具有过电压、欠电压、过流/短路，漏电等主要电气故障的保护功能，并具有：故障识别、故障指示、合闸前检测、过载延时、漏电延时，自动重合闸、远程监控、在线修改参数及软件升级等功能；它整合了漏电保护开关/空气开关的所有功能，并引入了大型专业设备的“自动重合闸”功能，在性能及可靠性方面也有大幅度的提高。
HD系列自动重合闸漏电保护开关通过MCU控制主开关闭合前，对供电电压、设备漏电或负载短路故障进行检测。在运行过程中，能对供电电压和过载、短路、漏电等故障进行跟踪检测，在出现故障时及时切断电源，使用电更为安全可靠；同时通过附设的一组指示灯显示故障情况，LED数码管显示相应的电流,电压,漏电电流,跳闸次数,为线路检修提供方便。
二、用途：
广泛应用于各种环境下的无人值守设备的用电保护或用电防火安全要求高的场合，如移动通信基站、新能源发电、卫星地面接收站、微波转发站、程控交换机、网络交换机、宽带网络交换机、光端机、通信分接点、通信交换机、信号放大器、电子监控、有线电视放大器、环保系统大气监测站、气象遥测站、能源管道遥测站、安全防火要求高的场所等。
三、功能：
1．过压保护：供电电压高于270V±5V时，重合闸保护开关断开实施保护；电压正常后自动合闸通电。过压值可通过面板按键自己设置。
2．欠压保护：供电电压低于100V±5V时，重合闸保护开关断开实施保护；电压正常后自动合闸。欠压值可通过面板上的按键自己设置。
3．过流/载保护：当供电电流大于额定电流1.15倍时，重合闸开关将监测此电流的持续时间和大小；如果持续时间超过3秒，或期间大于3倍额定电流，重合闸开关即断开实施保护。过流值可通过面板按键自己设置。
4．短路保护：在供电电流大于额定电流的3倍时,自动重合闸开关在0.1秒内断开实施保护。
5．零火线接反保护：在零火线接反时，不合闸/或自动断开，避免电器故障的发生。（此功能需接地来识别零火线，本开关在进线端零火线接反时漏电指示灯闪烁，不合闸。对于接在它后端的设备，零火线接反漏电电流超过设定值跳闸保护），此功能可以通过面板上的按键自己设置关或开
6．零线断开保护：进线端“零线”松动或被剪断后，三相电压不平衡到一定值断开；恢复后自动合闸。
7．漏电保护：当线路漏电电流超过设定值时，自动重合闸开关在0.1秒内断开。漏电电流可通过面板按键自己设置。
8．漏电延时：此功能可避免由于下端分支漏电开关跳闸引起总开关跳闸。可通过面板按键自己设置延时时间。
9．断电时自动断开：线路断电时自动断开输入与输出线路。避免了重新来电时由于供电不正常造成电器烧毁。供电正常后则自动合闸通电。
10．合闸前故障检测：在合闸前自动检测供电线路电压、零火线接反、零线断开等，任何故障存在，则拒绝合闸供电。故障排除后将自动合闸通电。
11．自动重合闸：线路发生漏电，过欠压，过载短路等电气故障时保护开关跳闸实施保护；一定时间间隔后自动合闸通电。减少了人工合闸，保证用电的连续性，提高了运行效率，使用户更加方便。
12．远程监控：有三种方式可供选择，需定制（可选择其中一种，不兼容）：
1）内部具有RS232或485通信接口，需要时可以外接，方便与远程监控设备相连,实现远程监控。
2）可以选择内置WIFI，免接线，与无线路由器连接，可通过电脑终端远程控制。
3）也可选择以太网带RJ45接口，实现串口到以太网口的数据的双向透明转发，模块内部完成协议转换，无需外接转换模块，通过简单设置即可设定工作细节。
13．故障指示及信息显示：具有电压、电流、漏电等故障指示，并可显示当前电压、电流、漏电电流、总跳闸次数等信息。
四、安装及使用说明
1、将产品安装在墙壁上或主机箱内，接在断路器(或闸刀开关)的下方,避免直接日晒雨淋。
2、按产品面板标识接入单相230V电源，电源接输入端，负载接输出端。
3、把线接在接线端子的两个金属片之间，注意拧紧螺丝，以免发热。
4、N 1为进线端，N 2为出线端，注意1和2不能接反，接反本保护开关不能工作。
5、本重合闸开关有零火线接反保护功能,需要此功能需接地；不需要可不接（一般出厂关）。
6、完成接线后，打开红色电源开关,“运行”灯亮且状态为闪烁，3-5秒钟后自动合闸,“输出”灯亮;表明保护开关正常工作。（本开关有延时接通电源功能，如需延时10秒，20秒接通电源，可通知厂家。)
7、打开自动重合闸上的红色电源开关，10秒钟后红色指示灯亮,表明线路有有相应的故障;关断开关,10秒后再打开,如果仍不能合闸送电,应排查故障后才能操作。
8、本产品可代替普通漏电保护开关,安装时不能与现有的漏电保护开关同时使用。如要同时使用，注意与其他漏保串联时不能跨接，并联时不能并接。
