LXQIII 型消谐电阻器
一、原理分析 6～35kV 中性点不接地电网中的电磁式电压互感器(以下简称 PT)，当母线空载或出线较少时，因合闸 充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。出现 相对地电压不稳定、接地指示误动作、PT 高压保险丝熔断等异常现象，严重时会导致 PT 烧毁，继而引发 其它事故。 如果 6～35kV 电网中性点不接地，母线上 Y0接线的 PT 一次绕组将成为该电网对地唯一金属性通道。 单相接地或消失时，电网对地电容通过 PT 一次绕组有一个充放电的过渡过程。试验测得此时常常有最高 幅值达数安培的工频半波涌流通过 PT，此电流有可能将 PT 高压熔丝(0.5A)熔断。而安装了 LXQIII 消谐器 后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断（注：安装在 PT 二次侧的电子(微机) 消谐装置一般无法消除该涌流）。
二、消谐器用途 LXQIII 系列消谐电阻器是安装在 6～35kV 电磁式电压互感器（简称 PT）一次绕组 Y0 接线中性点与地 之间的高容量非线性电阻器，起阻尼与限流的作用。目的是保护电压互感器免受因铁磁谐振而产生过电压 冲击和工频半波涌流使电压互感器发生烧毁炸裂的危险，保护设备安全运行，避免电力事故和经济损失。 作为一种新型号的消谐器，目前通用型号主要为 LXQ、LXQII、LXQIII 系列（也有命名为 RXQ）， L 代表裸露，XQ 代表消谐，II、III 指第二、三代改进型，裸露的消谐器体积小，尤其适合在开关 柜中安装。
三、消谐器结构 LXQIII 型消谐器（消谐电阻）采用电气性能优异、超细颗粒的 SiC（碳化硅）为基材，经大吨位的压 机压制成高密度的、长方体或圆柱体状的坯体，在还原气体下，经上千度的高温烧制而成。电阻体之间载 体用铜材或铝材连接，体积小，容量大，机械强度高，铜载体主要为应对极端复杂环境下加强结构耐高温 高压的要求，延长寿命，尤其是一些铁磁谐振比较严重而对设备提出的更高要求。

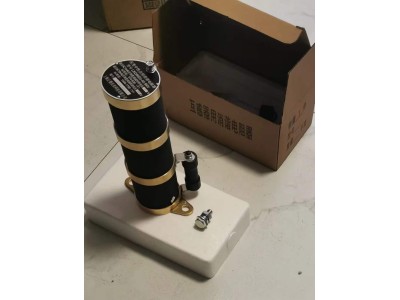

四、消谐器外形 目前消谐器主流外形有长方体型和圆柱体两种，材质分铜和铝，在电气性能通流能力、结构强度和使 用寿命上铜材更优。以下是 10KV-35KV 几款参数规格消谐器外形展示。

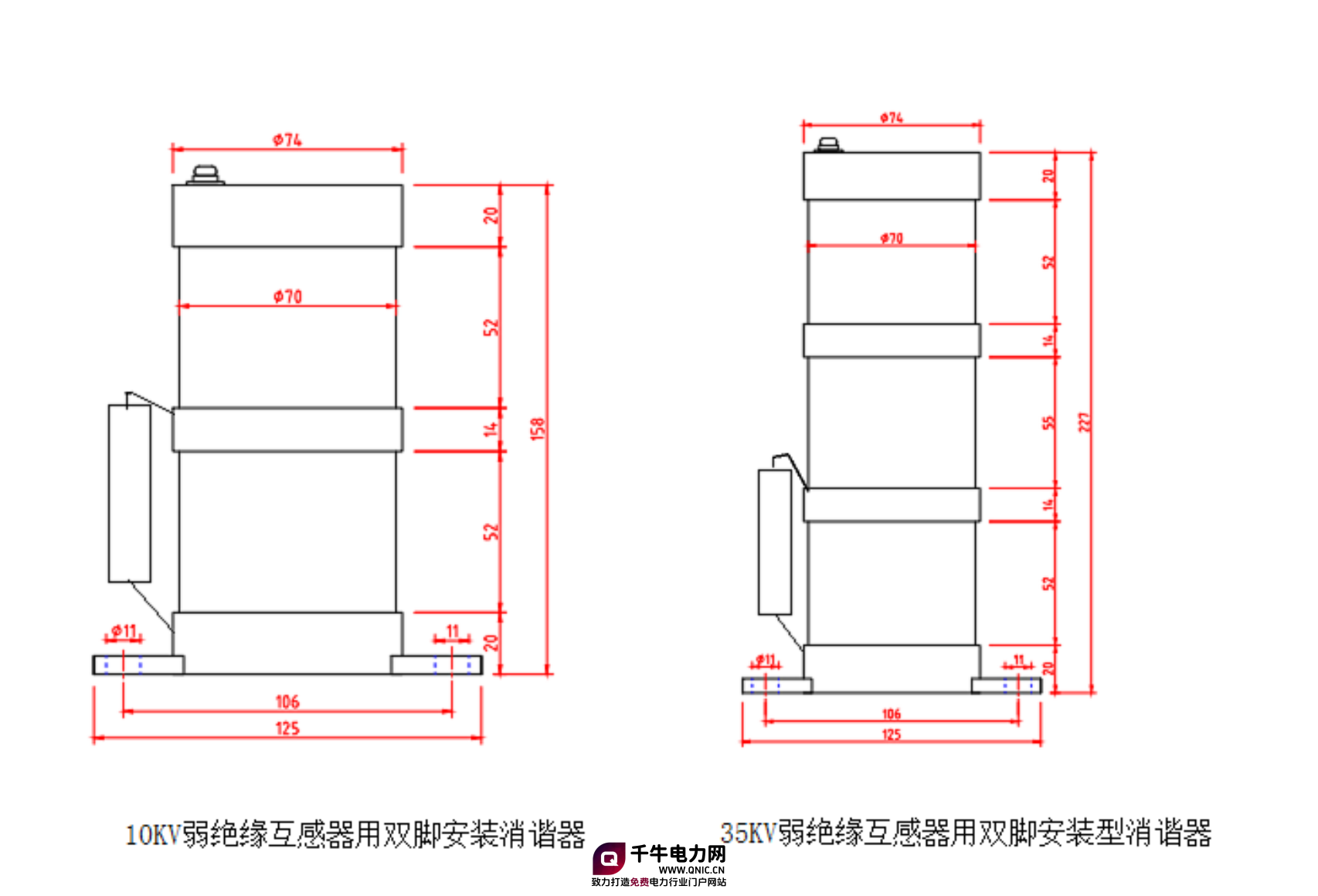

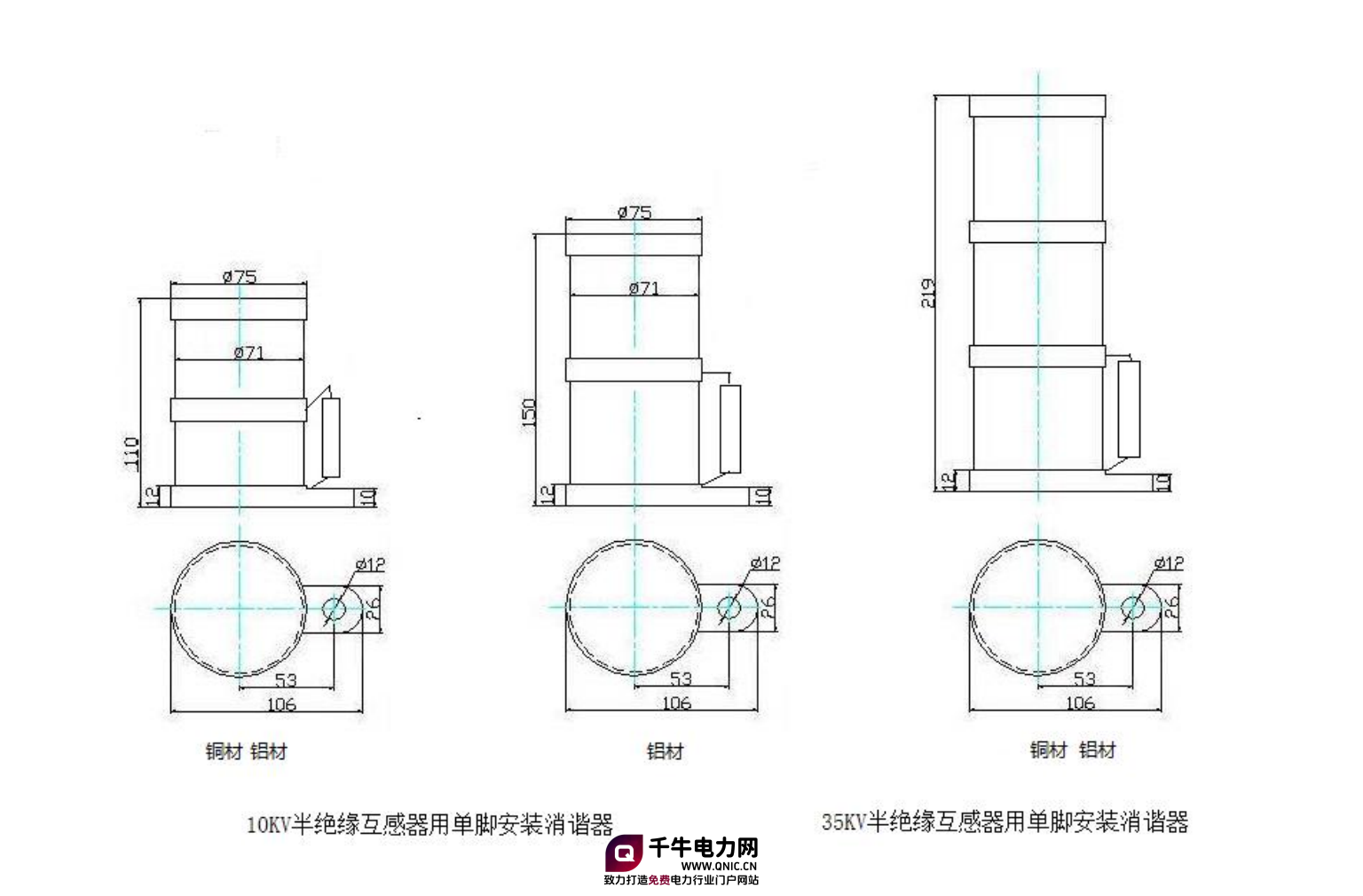

五、消谐器尺寸 LXQIII 系列消谐器安装尺寸图,如图所示（单脚单孔安装）(单位：mm)。
注：型号中带D 型放电管是为配置弱绝缘电压互感器的，普通型没有此元件。

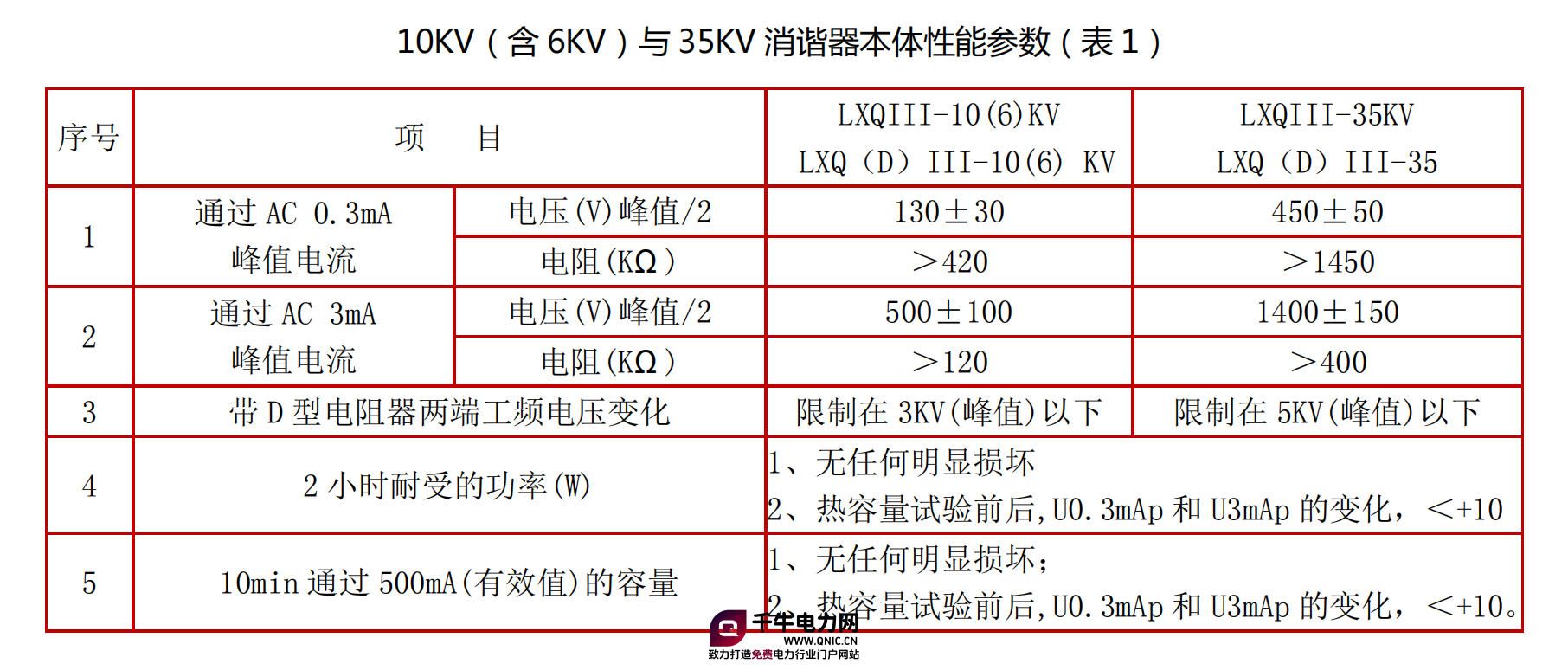

六、 主要电气性能参数

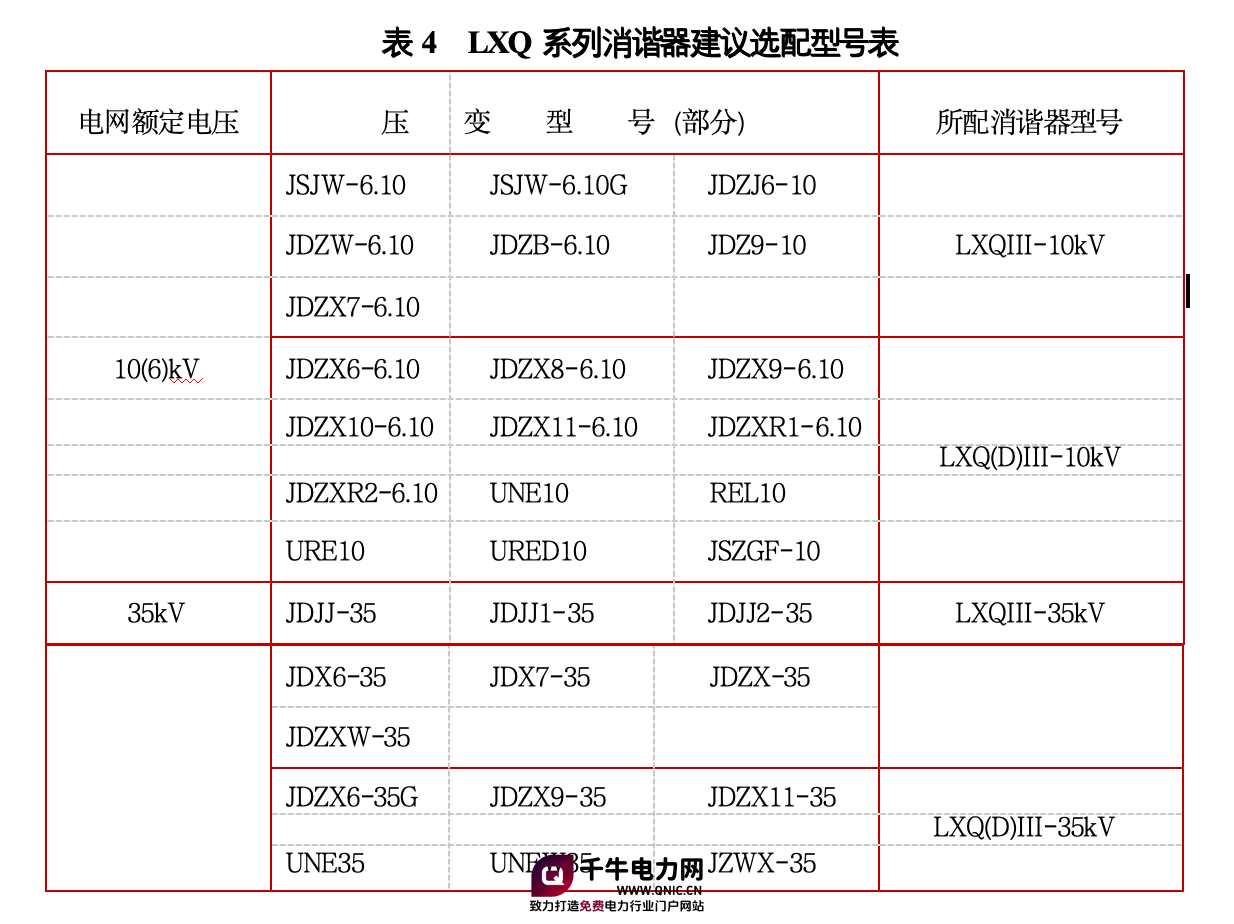

七、 消谐器选型
LXQIII 系列消谐器按照 PT 所在电网额定电压可以分为 10kV 及 35kV 两种，其中 10kV 消谐器也适用于 6kV 电网中的 PT。 选取消谐器的型号除了与压变所在电网额定电压有关，还与压变高压绕组 X 端（尾端）的绝缘等级有 关。由于消谐器是串在 PT 一次绕组中性点与地之间的非线性阻尼电阻，其非线性特征使得消谐器在正常 工作电流段具有一定的阻值，从而有效的限制高压涌流和铁磁谐振。可是当电网发生异常的大电流（如雷 击、电网断线谐振）时，会产生一个比较大的电压，如果压变尾端绝缘等级不强（俗称弱绝缘压变，其高 压尾端与二次侧一同输出），就有可能损坏压变 X 端绝缘。 针对上述情况，LXQIII 系列消谐器根据压变 X 端绝缘等级不同而分为 LXQIII 型和 LXQ(D)III 型， LXQ(D)III 型提供一个 D 参数元件(放电管)，限制消谐器两端电压，使其在弱绝缘压变的绝缘耐受水平之 下，有效保护中性点绝缘。
八、消谐器使用环境
1.在户外，装在压变的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋；
2.环境温度-40℃～ 60℃；
3.交流电力系统频率为 50HZ 或 60HZ；
4.地震烈度 8 度以下地区。
九、安装方法

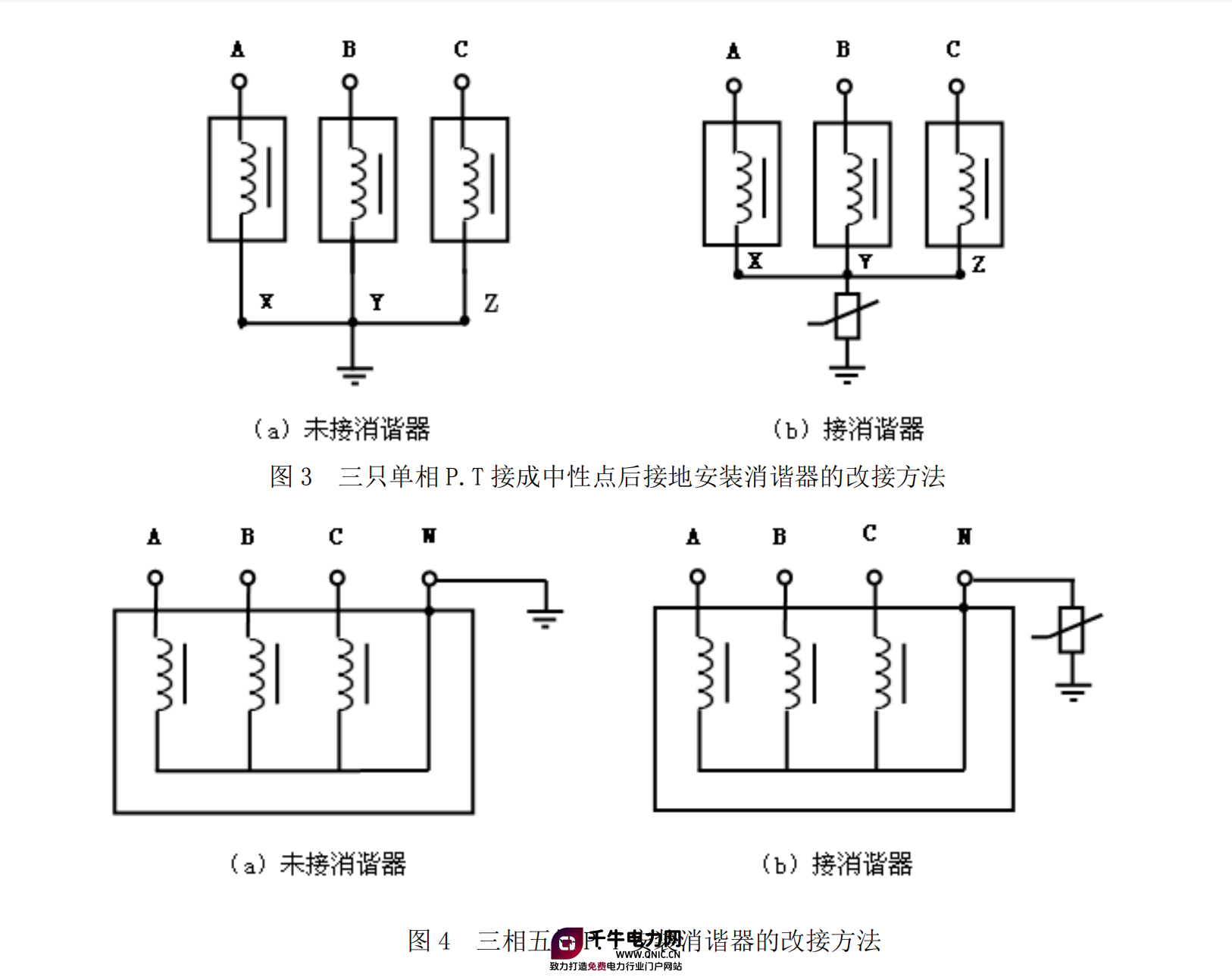

1.安装方式：LXQIII 型消谐器的本体必须安装在压变中性点与地之间，下端固定接地，上端接中性点。 如下图所示。
2.若安装在压变柜内，消谐器本体与周围接地体的距离建议≥2cm。消谐器上端与压变中性点采用绝 缘导线连接(已随消谐器中提供)。如果您需要更换导线，导线要有一定的机械强度，建议导线截面不小于 5mm 2 。消谐器不分正负极性。一般垂直安装，也可以水平安装。
十、消谐器参数测量
用峰值毫安表（或峰值电压表）测量消谐器伏安特性。峰值毫安表也可用分流电 阻并峰值电压表代替。
十一、运行注意事项
安装 LXQIII 型消谐器后开始运行时，请注意以下事项： 1. 若压变开口三角两端的电压小于 0.3V, 请检查开口三角两端是否被短路。此类短路故障在电网正 常运行时没有反映，但电网单相接地时间稍长就会将三相压变烧毁。此类故障不是谐振，LXQIII 型消谐器 不能防止。由于此类故障在正常运行时没有反映，极其容易被忽视，近年来时有发生。 2. 若压变开口三角两端的电压在 0.3 3V 之间,有可能一次绕组接的消谐电阻器被短路。请检查一 次绕组的接线。出现这种情况最多的是：消谐电阻器接入后，压变一次绕组中性点与地之间的接地线没有 解开。 3. 若压变开口三角两端的电压大 3V 很多,请用万用表测频档测量开口三角两端的电压。若此电压频 率是 50Hz，是由于三相压变伏安特性差别过大造成的；消除的办法是：选三只伏安特性基本一致的压变一 组使用。更多的情况是电压频率为 150Hz，这是由于压变励磁电流中的三次谐波电流过大造成的。当谐波 电流过大时，也会引起虚幻的三相电压不平衡和系统谐波含量增大；消除的办法是：安装 LXQIII 型消谐 器附件（可选配件）。
