ZP旋转式全波段多光谱红外透视窗口
用途:
ZP系列全波段多光谱透视窗口是一个可以透过可见光、红外线和紫外线的光学部件，安装在电气机柜的壳体上，这样就可方便地对电气机柜内部设备进行各种无损检测。极大地方便了在线红外检测，提高了电力设备的检修效率，保证了设备的安全运行。
概述:
旋转式全波段多光谱透视窗口是一种红外检测、紫外检测、肉眼观察的窗口，采用镜头球面旋转、保护盖螺纹旋转打开和关闭的设计。多波段、宽光谱、高透过率的设计理念，用户在不停电、不接触、点点运行的条件下，通过红外成像方式对危险的区域(连接器、断路器)进行预防性检测。另外，也可用紫外成像设备，检测到设备内部局部放电，为设备安全运行提供非过热故障技术依据。
旋转镜头，大角度观察，使红外成像装置、透视窗口，被测物保持同一轴线。(由于材料折射等原因，同一轴向测量最为准确)
用户可通过红外成像装置在设备运行状态下进行在线检测,能有效保证高低压开关柜等设备的安全运行，同时也保障维护人员的人身安全。
安装说明:
1、外形尺寸
序号 | 名称 | 型号规格 | 镜头 | 开孔尺寸 | 备注 | |
开孔器开孔 | 数控 激光开孔 | |||||
1 | 红外窗口 （旋转型） | ZPCW-P75 φ75mm | 球面旋转式 | 95mm | 96mm | 镜头±20°旋转 |
2 | 红外窗口 （旋转型） | ZPCW-P80 Φ80mm | 95mm | 96mm | ||
3 | 红外窗口 （旋转型） | ZPCW-P100 φ100mm | 120mm | 121mm | ||
旋转式全波段多光谱透视窗口开孔:
①.利用数控直接开96mm的安装孔。
②.利用95mm的开孔器在设备外壳上开孔，如果开孔后边缘有毛刺可利用锉刀或电动砂轮将毛刺处理平整。
3、开孔位置
开孔位置选择观测对象的正前方，以保证更大观测范围。
4、安装方式
安装前用六角扳手松开固定螺圈上的内六角螺丝，取下固定螺圈，将窗口由外向里安
装在柜体上，然后拧紧固定螺圈，再用六角扳手拧紧固定螺圈上的内六角螺丝，即可。
注意事项:
窗口安装后进入柜体最大距离10mm，因此要严格保证窗口安装后有足够的安全距离。

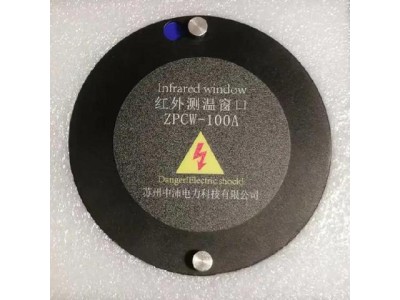

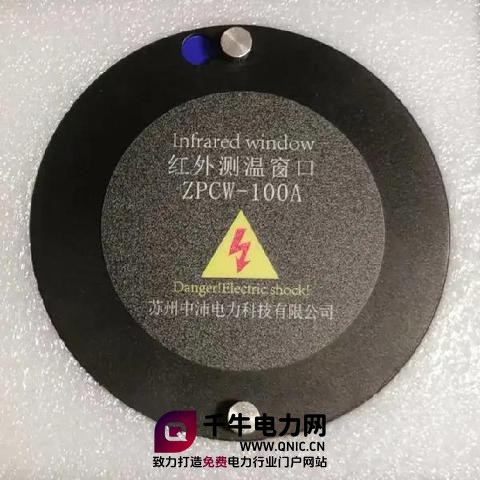

样式图，以实物为准
