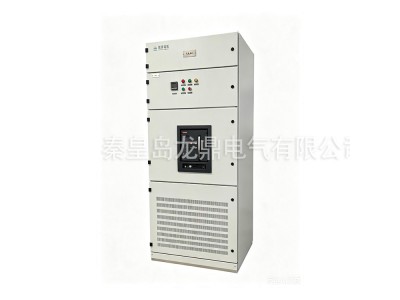

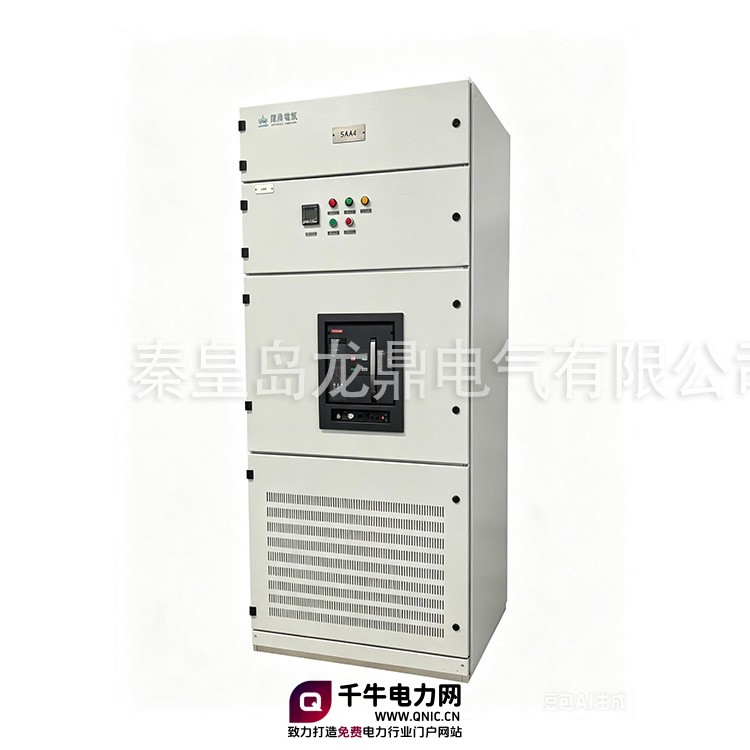

龙鼎电气 MNS抽出式低压成套开关设备 智能低压配电柜

秦皇岛龙鼎电气 MNS抽出式低压成套开关设备 智能低压配电柜

l 产品概述：

产品全面吸收国外ABB、施耐德、西门子等公司相关产品设计经验，为满足不断发展的电力市场的需要，本着安全、经济、合理、可靠的原则，由我公司自行研发设计的新一代智能型低压成套开关设备。产品符合《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》  GB/T 7251.2-2023、IEC 61439-2：2020等国家、国际标准要求，作为低压配电系统的动力、配电中心（PCC）和电动机控制中心（MCC），无功补偿、有源滤波等的电能转换、分配与控制使用场合，产品综合性能等同或优于国内外相关同类型产品。

l 产品优势

产品主框架采用C型材骨架，主构架上均有标准安装模数孔（E=25mm），模块化设计，结构零件通用性强，框架及零部件均采用内六角螺栓及高强自攻螺钉紧固连接拼装而成。可以根据电气方案变化的需要，灵活装配成所需的抽屉柜、固定柜、混合柜等不同结构型式。

抽屉单元全新升级摇进式或推拉式操作。

抽屉单元兼容多种智能通讯总线接口满足配电和电机控制智能化设计需求。

l 技术参数

    额定绝缘电压（Ui）：690V/1000VAC

额定电压（Ue）：400V/480V/690VAC

额定频率：50/60Hz

额定脉冲电压（Uimp）：8kV

过电压等级：IV

污染等级：3

主母线额定电流：最大至6300A

主母线额定短时耐受电流：最大至100kA/1s

主母线额定峰值耐受电流：最大至220kA

配电母线额定电流：最大至2000A（抽屉柜）

配电母线额定短时耐受电流：最大至65kA/1s

配电母线额定峰值耐受电流：最大至143kA

防护等级：IP30-54

隔离形式：1/2a/3a

内燃弧性能：100kA/1s（lpc arc）

抗震性能：地震烈度9级

安装位置：户内

l 应用场景

工业领域：石油化工、冶金、钢铁、造纸、纺织、机械制造等生产设备配电与电动机启动控制。

电力能源：发电厂、变电站、光伏/储能电站、风电场等设备供配电与电动机启动控制。

基础设施：数据中心、机场、医院、市政工程、商业建筑、公用事业等设备配电与电动机启动控制。
