l 产品概述：

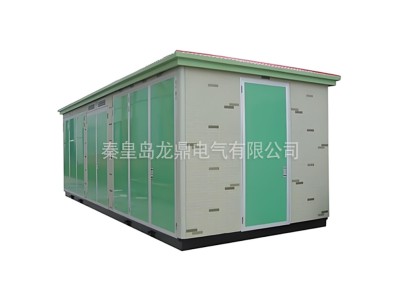

户外预装式变电站YBW（简称：箱式变电站、组合式变电站）是一种将高压开关设备、配电变压器、低压配电装置及相应附属设备，按一定接线方案组合安装在一个全封闭、可移动的结构箱体内，实现受电、变压、配电一体化功能的紧凑型成套配电装置。产品符合《高压/低压预装式变电站》GB/T 17467-2020、IEC62271-202:2014，《3.6 kV-40.5 kV交流金属封闭开关设备和控制设备》 GB/T 3906-2020、IEC 62271-200：2011，《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》 GB/T 7251.2-2023、IEC 61439-2：2020，《电力变压器 第一部分：总则》GB/T 1094.1-2003、《油浸式电力变压器技术参数和要求》GB/T 6451-2015、《干式电力变压器技术参数和要求》GB/T 10228-2015等国家、国际标准要求。产品在制造厂内完成装配与调试，现场吊装即可投运使用。产品广泛适用于10kV环网供电、双电源供电或终端供电系统，作为变电、配电、计量、补偿控制和保护的成套装置；与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的 1/10～1/5，大大减少设计工作量与施工量，节约建设费用，并可深入负荷中心、缩短供电半径、提高末端电压质量。
l 产品优势
成套性强、占地面积小
安全可靠、环境适应
灵活选址、便于迁移
运行经济、维护方便
l 技术参数
高压侧额定电压：3.6/7.2/12/40.5VAC
低压侧额定电压：400V/690V/800VAC
额定频率：50Hz
变压器额定容量：50~2500kVA
高压侧额定电流：630/1250/1600/2000A
高压侧额定短路开断电流：20/25/31.5kA
高压侧额定短时耐受电流（4s）：20/25/31.5kA
高压侧额定短路关合电流：50/63/80kA
高压侧额定峰值耐受电流：50/63/80kA
额定短时工频耐受电压（相间、对地）：48/42 kV
额定雷电冲击耐受电压（相间、对地）：85/75 kV
低压侧主母线额定值：最大至5000A
主母线额定短时耐受电流：最大至100kA/1s
主母线额定峰值耐受电流：最大至220kA
防护等级：IP33D
l 环境条件
安装地点：户外，海拔高度不超过1000米
污秽等级：III级
温度：-30℃-+45℃
相对湿度：不超过90％(+20℃)
风速：最大31-35m/s
l 应用场景
城市公共配电：城市电网改造、居民小区、高层建筑、广场公园、路灯照明等
工矿企业：中小型工厂、矿山油田、建筑工地临时施工用电等
新能源：光伏电站、风力发电、充电桩配套及新能源场站升压配电等
基础设施：码头、车站、机场、港口、高速公路服务区、流动作业及应急供电等
农业与乡村：农村电网改造、农林场站、灌溉等分散负荷供电等
