龙鼎电气GZDW直流屏 直流电源成套开关设备

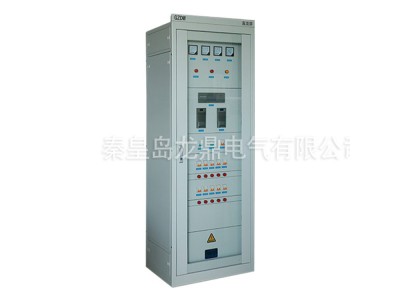

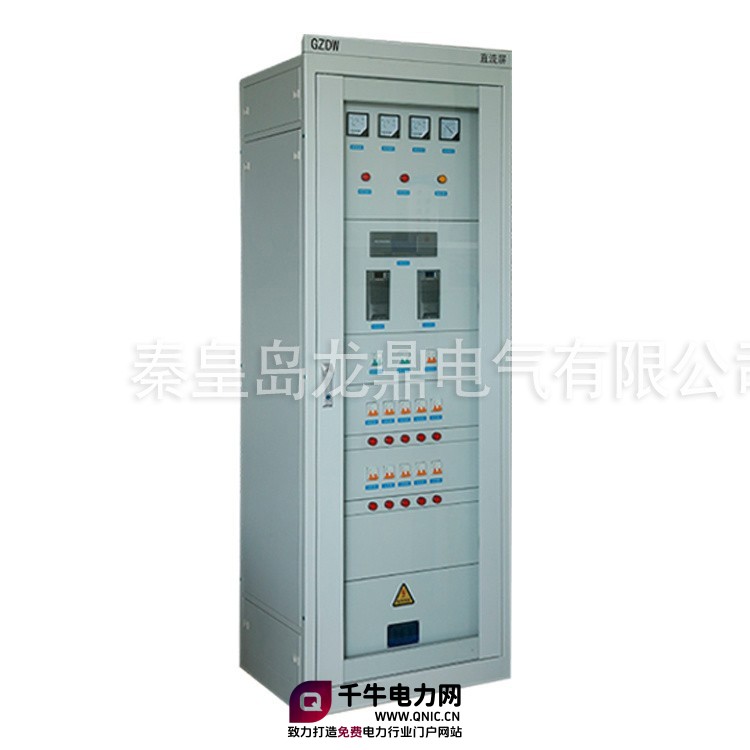

秦皇岛龙鼎电气GZDW直流屏

产品概述

直流屏全称为直流电源成套开关设备，通用型号为 GZDW。直流屏是电力系统、工业自控系统的核心基础配套设备，被誉为电力二次系统的 “心脏”。设备主要将交流电经整流、稳压、滤波处理后转化为稳定直流电，同时依托蓄电池组实现市电正常供电、故障断电双模式不间断供电，专门为各类高压开关、继电保护、测控装置、信号回路及事故照明等设备提供可靠直流电源，是保障电网、工矿电力设备安全稳定运行的关键核心设备，广泛应用于无间断直流供电、故障应急供电的各类电力场景。

技术参数

01 交流输入与频率

交流输入电压：380V AC±15% 交流输入频率：50Hz 交流输入支持双路市电自动切换冗余供电

02 直流系统

直流输出电压：110V/220V DC 充电模块规格：5A/10A/20A 支持充电模块 N+1 冗余并联扩容

03 充电模块

稳压精度：≤±0.5% 稳流精度：≤±0.5% 电压纹波系数：≤0.1% 整机转换效率：≥94%

04 蓄电池组

电池容量：17~1000Ah 电池类型：铅酸 / 胶体 电池标准：符合 GB/T 19638.2 国家标准，免维护、长寿命。

05 监控与绝缘监测

电压测量精度：±0.5% 电流测量精度：±1.0% 绝缘检测精度：精准识别母线及支路接地故障，故障响应时间≤1s

06 安装环境要求

适用于户内安装，环境温度 -5℃ ~ +40℃，湿度 ≤95%（无凝露），海拔高度 ≤2000m，防护等级：IP30~40。
