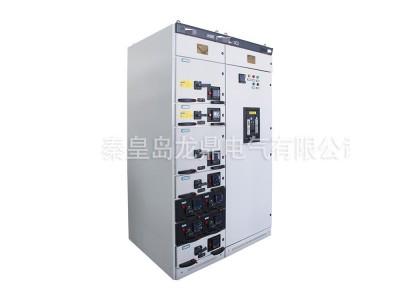

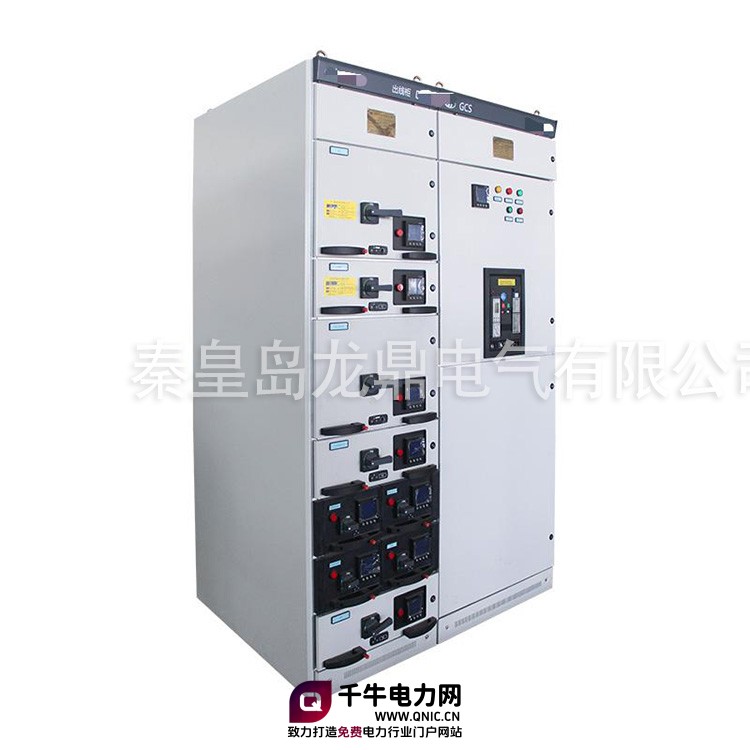

龙鼎电气GCS低压抽出式开关柜 成套电气设备

秦皇岛龙鼎电气有限公司生产GCS低压成套设备

产品概述

GCS 产品是原机械部、电力部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式成套开关柜。产品符合《低压成套开关设备和控制设备 第 2 部分：成套电力开关和控制设备》GB/T 7251.2-2023、IEC 61439-2: 2020 等国家、国际标准要求。

产品内部安装灵活方便，框架及零部件均采用内六角螺栓及高强自攻螺钉紧固连接拼装而成。主母线系统可采用无孔连接方式，方便设备的母排连接和设备增加和扩容。框架和外壳具有足够的强度和刚度，能承受安装元件短路时所产生的机械应力和电动力，同时不会因设备安装、运输等原因而影响设备的性能。

技术参数

01 额定电压与频率

额定绝缘电压：690V AC 额定工作电压：400V AC 额定频率：50/60 Hz 过电压类别：IV

02 主母线核心性能

主母线额定电流：至 4000A 短时耐受电流：80kA/1s 峰值耐受电流：176kA

03 配电母线参数（抽屉柜）

母线额定电流：至 1000A 短时耐受电流：30kA/1s 峰值耐受电流：63kA

04 安装环境要求

适用于户内安装，环境温度 -5℃ ~ +40℃，湿度 ≤95%（无凝露），海拔高度 ≤2000m，满足严苛工业环境标准。

05 防护等级与隔离标准

防护等级：IP30~IP40 内部隔离：1/2a/3a 电气间隙：符合 IEC/GB 标准 爬电距离：满足污染等级 3 级
